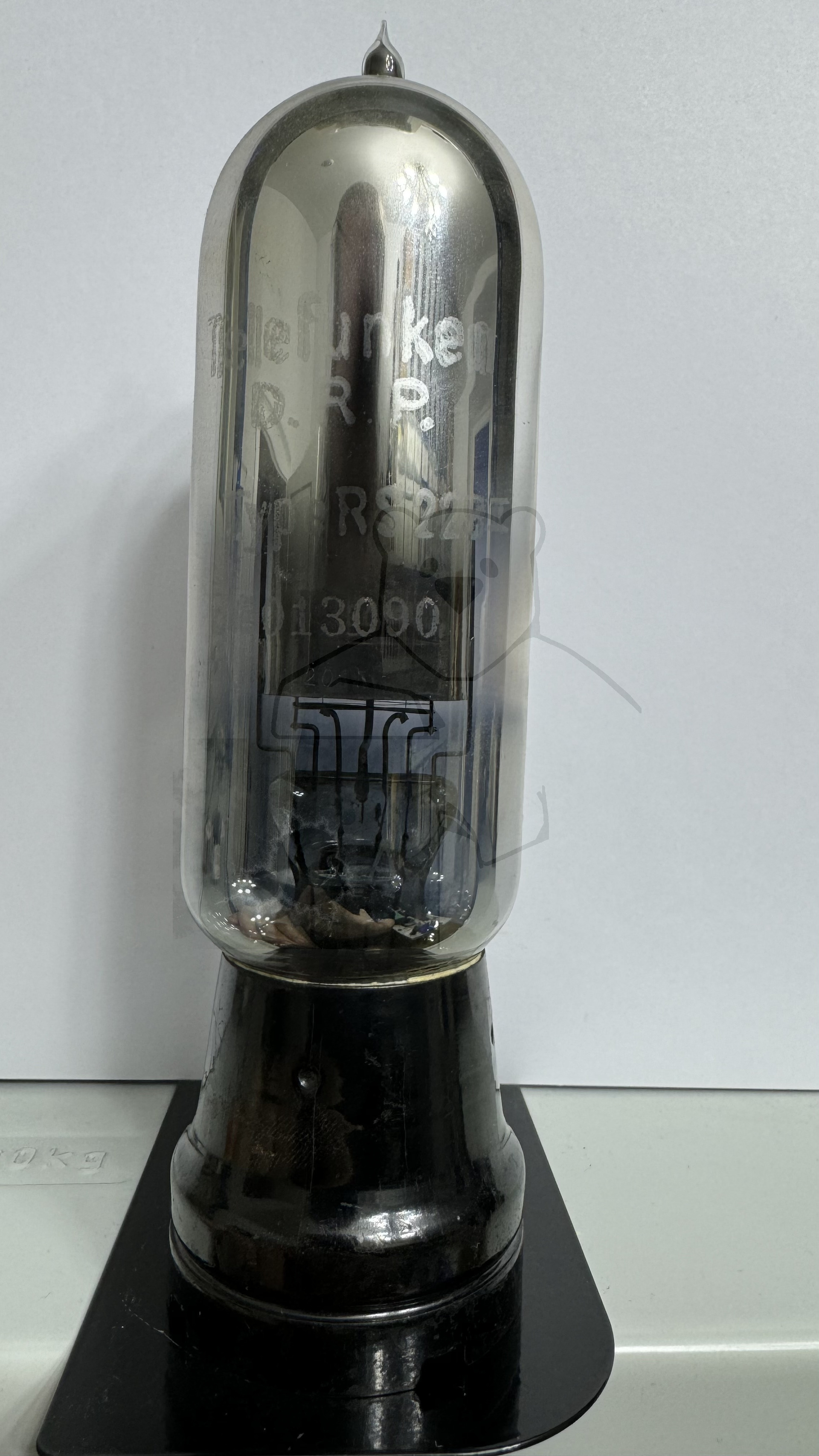

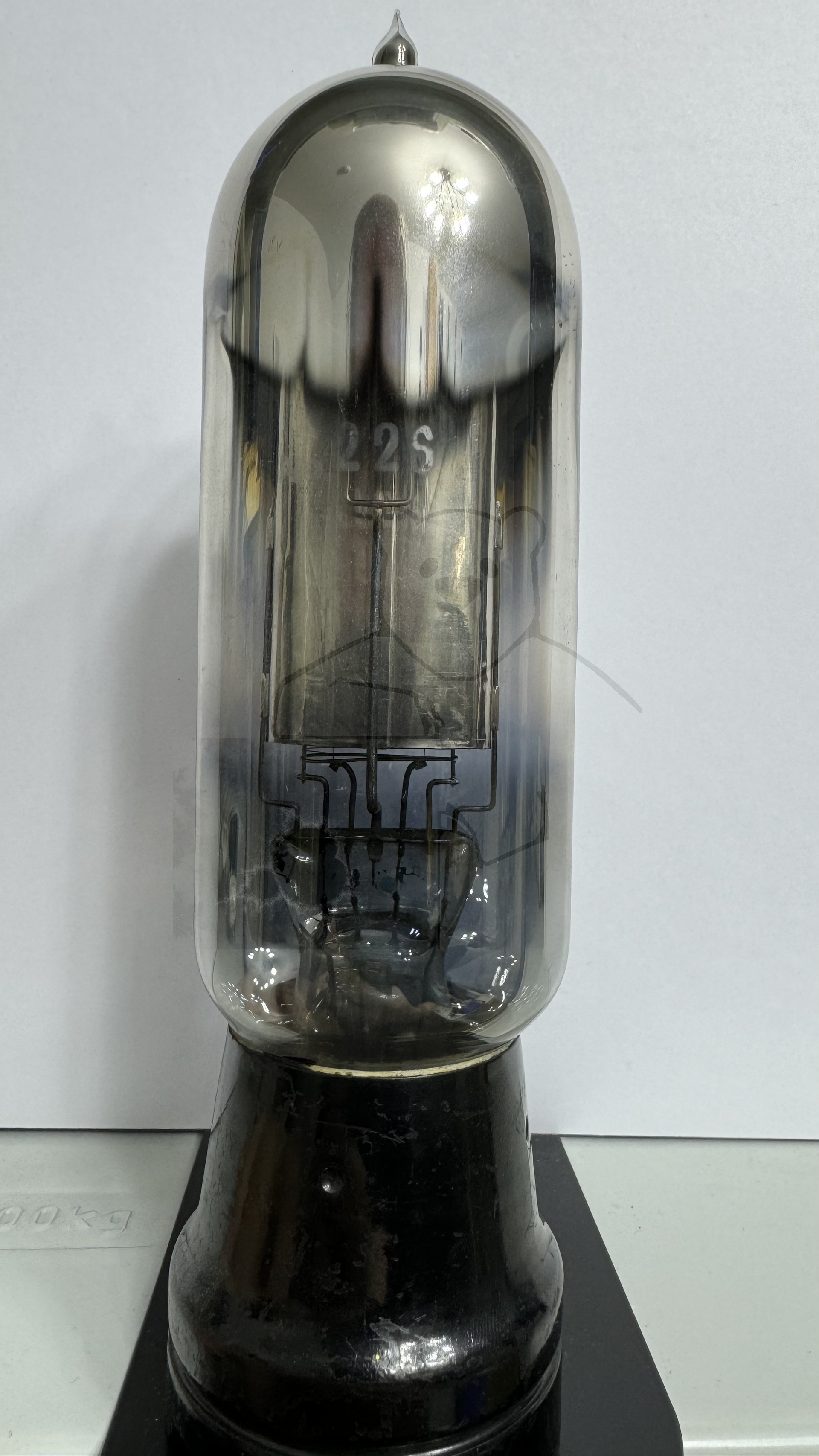

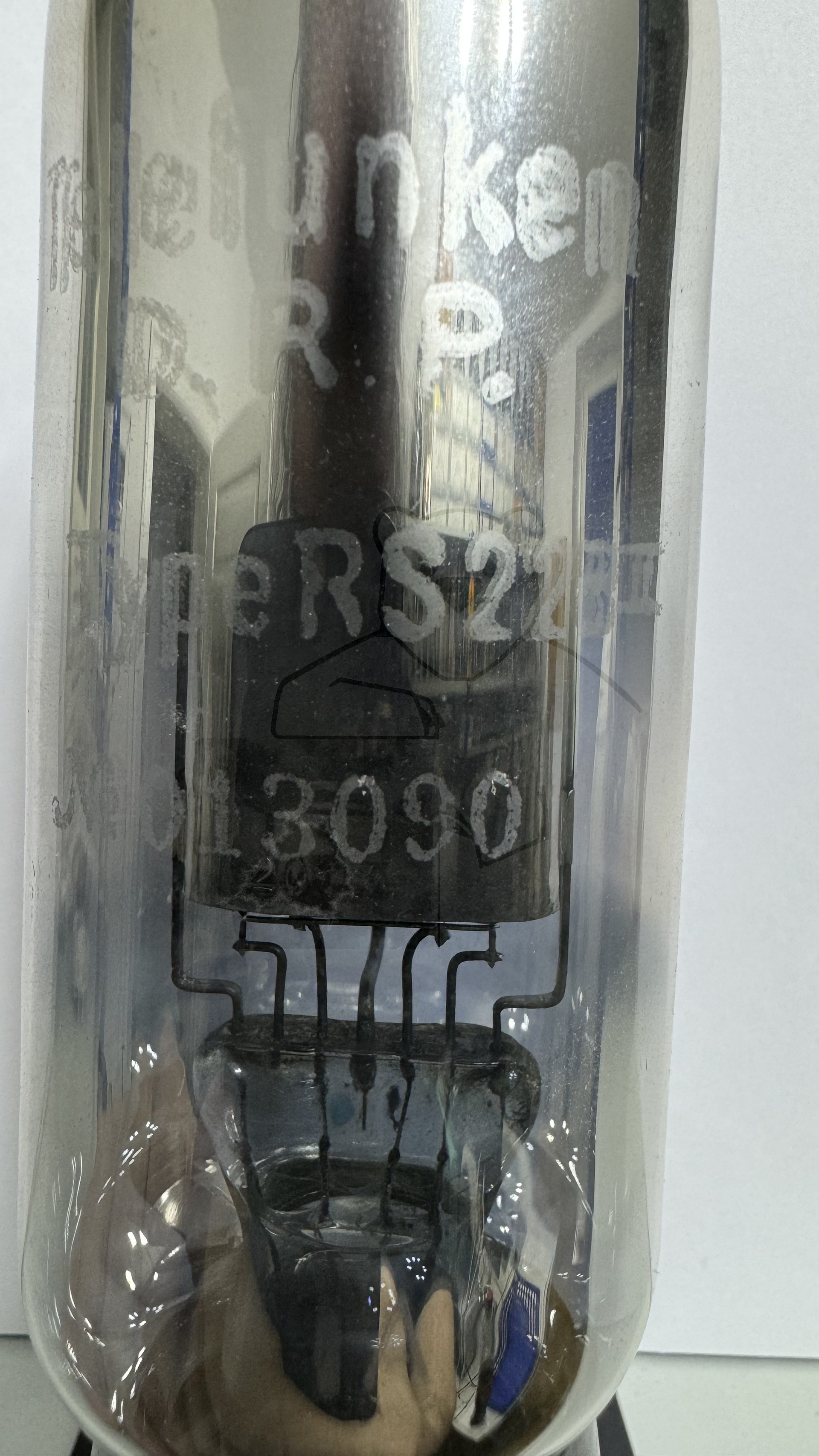

Daten und Bilder der Röhre: RS228 I

🔎 Beschreibung der Röhre: RS228 I

Name	RS228 I
Vergleichsname
Heizspannung (Volt)	7
Heizstrom (Ampère)	1,1
Art der Heizung	Direkt

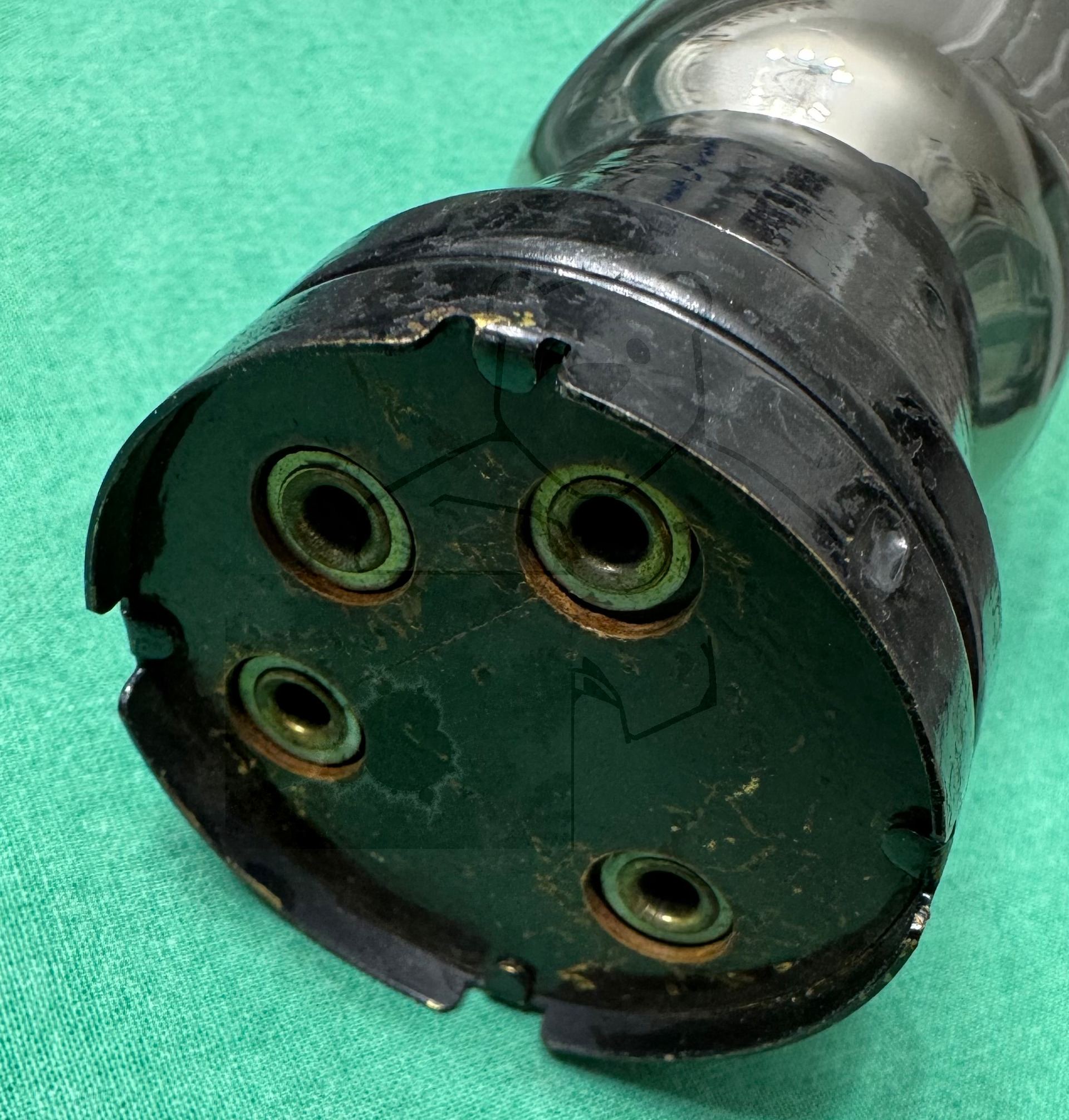

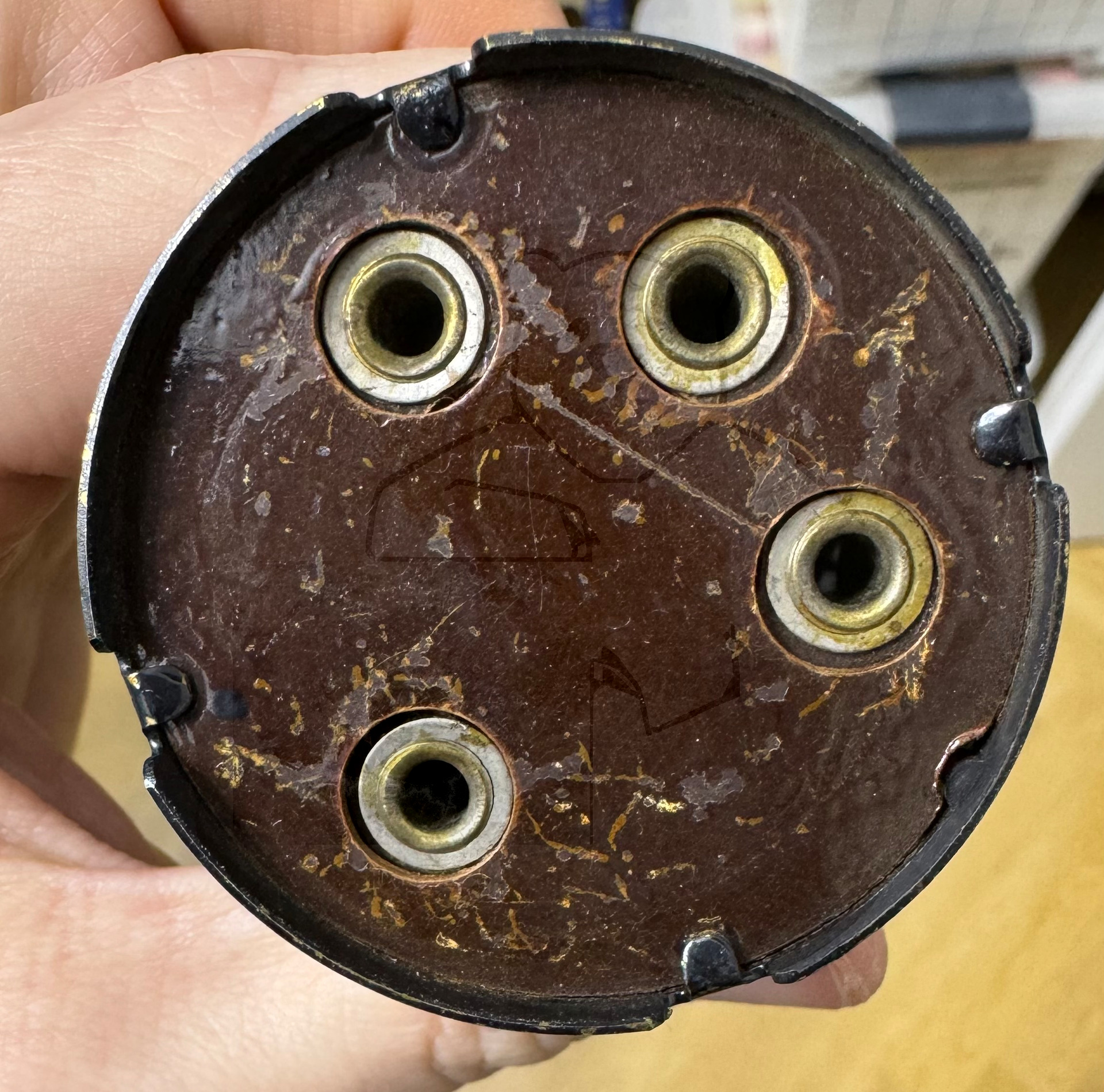

Röhren mit Sockel	→ Informationen zum Sockel: Telefunkensockel, 4pol. (4 Buchsen) → Liste aller Röhren mit: Telefunkensockel, 4pol. (4 Buchsen)
Zusätzliche Informationen
Letzte Änderung	13.03.2019 09:44:37

🔎 Beschreibung der Systeme für die Röhre: RS228 I

	System 1
Kathode	f
Gitter 1	g
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	a
Anode 2
Leuchtschirm
Heizung	f, f
Abschirmung
Funktion	→ Senderoehre, Triode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

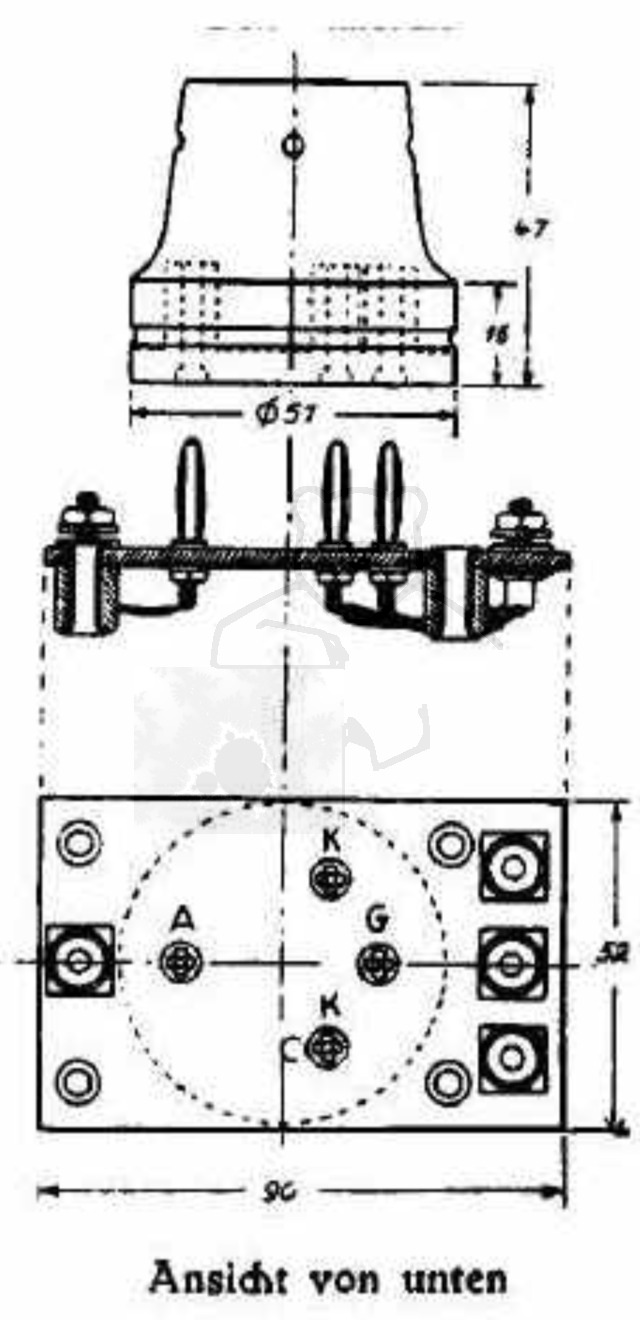

🔎 Sockelschaltung der RS228 I

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: RS228 I
Datenblatt RS228 I Telefunken.pdf (442 kB)
